Для системы Plafen C - line доступны следующие виды дополнительных профилей: расширители, соединители, угловой и эркерный соединители.

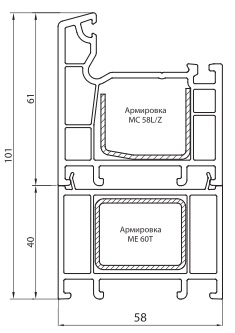

РЕ607/58 40 мм

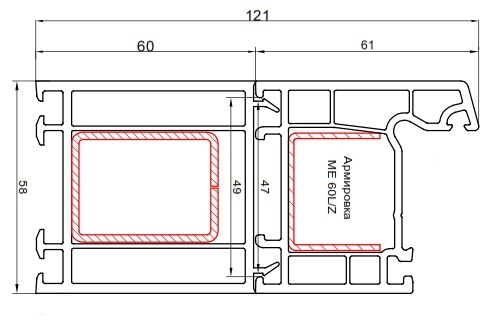

РЕ546/58 60 мм.

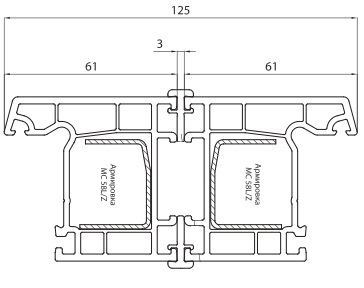

Межрамный соединитель РС 58/70

Момент инерции соединения

Ix=1,30 см4

Iy=3,60 см4

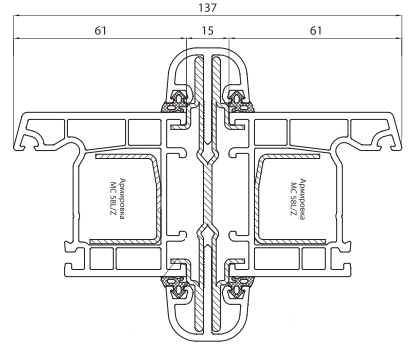

Усиленный соединитель МР 609-S

Момент инерции соединения

Ix=46,5 см4

Iy=4,48 см4

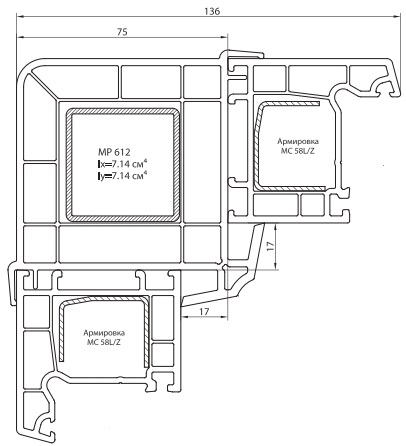

Угловой соединитель 90 градусов РЕ 155/58

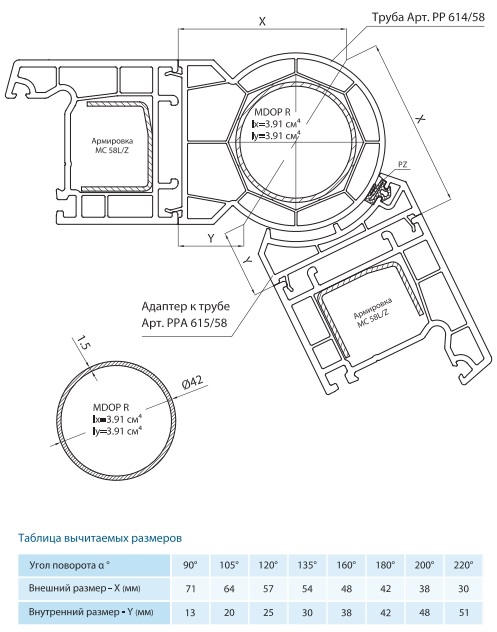

Угловой соединитель труба РР614/58 + РРА615/58 (с вычитаемыми размерами)













В программе WD, к соединителю МР 609-S по умолчанию устанавливаются анкер монтажный, для крепления соединителя к проему.

К соединителям МР 609-S устанавливается анкер монтажный арт. Ai152 – анкер монтажный средний, в количестве 2 шт. на один соединитель(верх/низ) с материалами для крепления

Для закрепления монтажного анкера  Ai152 в проеме, в программе WD, армирование для соединителей МР 609-S выписывается на 200 мм. больше длины соединителя.

Армирование на производстве устанавливается с равномерным распределением, по 100 мм., на две стороны.

    В программе WD, соединители и расширители возможно выписать в составе изделия при проектировании, а также как материалы отдельно.


Последовательность выписывания материалов отдельно следующая:

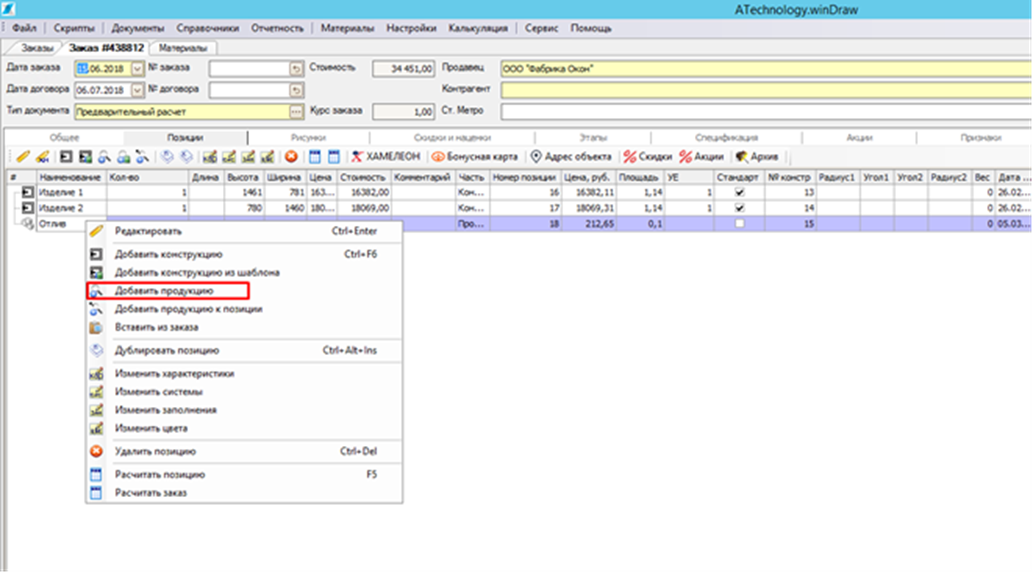

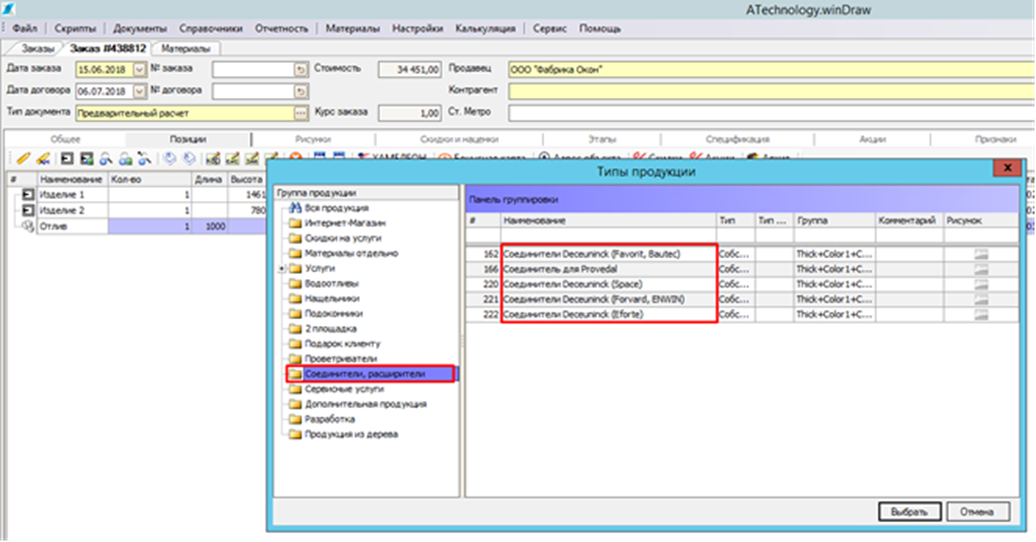

Если требуется выписать материалы отдельно, которые состоят из нескольких артикулов, например, расширитель, соединитель и т.д., то требуется выбрать в программе Добавить продукцию, далее выбрать профильную систему и выбрать артикул Соединителя.

При данном способе выписываются материалы с сопутствующими артикулами.
