Для оконной системы TRIFORM возможно использовать кассетные горизонтальные жалюзи в исполнении «Изолайт» и «Изотра» с шириной ламелей 25 мм.


Конструкция жалюзи позволяет максимально близко установить изделие к стеклу, экономя пространство оконного проема. Благодаря перекрытию ламелей создается большая степень защиты от света и посторонних взглядов.  Управление изделием осуществляется с помощью цепи управления, которая отвечает за поворот ламелей, поднятие и опускание жалюзи.


Рекомендуется устанавливать цепь управления на створке со стороны петель.

Для удобства эксплуатации изделие комплектуется фиксатором цепи управления.


Отличия «Изолайт» и «Изотра»

Для системы «Изолайт»  короб изготавливается из алюминиевого сплава.

Для системы «Изотра»  короб изготавливается из стали.

(не рекомендуется применять во влажных помещениях)


Возможные варианты исполнения (цвета, материалы)

Цветовая гамма для алюминиевых ламелей и фурнитуры для систем «Изолайт», «Изотра», приведена в расчетной программе WinDraw.


Цвет фурнитуры ограничен следующими вариантами исполнения:

Для системы «Изолайт» возможно изготовление в белом, коричневом, бежевом, сером цвете, золотой дуб, светлый дуб, махагон.

Для системы «Изотра» возможно изготовление только в белом и коричневом цветах.


Ограничения.

Изолайт:

- максимальная ширина 2500 мм, минимальная ширина 250 мм

- максимальная высота 2100 мм, максимальная площадь 2,5 м2


Изотра:

- максимальная ширина 2000 мм, минимальная ширина 200 мм

- максимальная высота 2000 мм, максимальная площадь 4 м2

Минимальная гарантийная ширина - 225 мм.

При открытии створки на угол 90 градусов, с установленными жалюзи системы «Изолайт» или «Изотра», короб жалюзи не упирается в откос.


Инструкция по монтажу

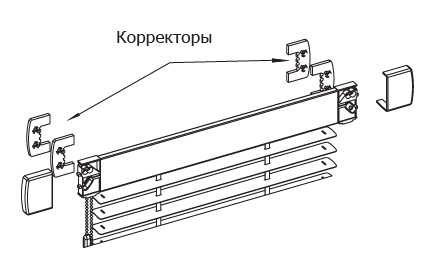

Снимите верхние боковые крышки

Установите по одному коннектору подкладке на каждую сторону короба


Количество подкладок выбирается таким образом, что бы при установке жалюзи на створку окна, тыльная сторона карниза не касалась окна

Прислоните карниз к оконной створке и отметьте карандашом места для сверления под крепеж (4 отверстия).


Сверлом диаметром ø 3 мм просверлите отверстия глубиной не менее 10 мм.


Закрепите карниз саморезами 4.0х22 к створке

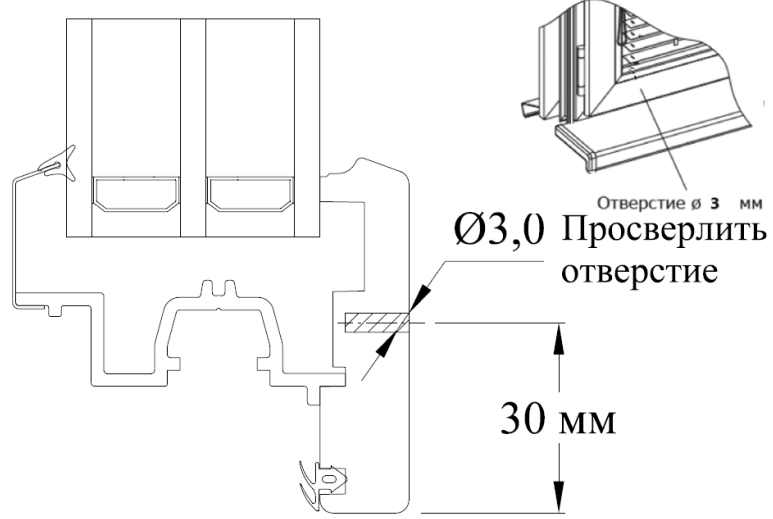

В нижнем части створки на расстоянии 30 мм от края створки, просверлите отверстие ø 3 мм(глубина не менее 12 мм), для фиксатора лески.

В месте выхода лески на верхнем карнизе, используя пассатижи, натяните леску.


По необходимости, отрежьте излишки лески.


Установите боковые крышки верхнего карниза на место

Установите фиксатор цепи управления.


Для этого разметьте место для сверления и рассверлите отверстие ø 2 мм под фиксатор.


Закрепите саморезом фиксатор цепи, установив его на поверхность створки
