Для системы Эфорте доступны следующие виды дополнительных профилей: расширители, соединитель «собачья кость», угловые соединители.

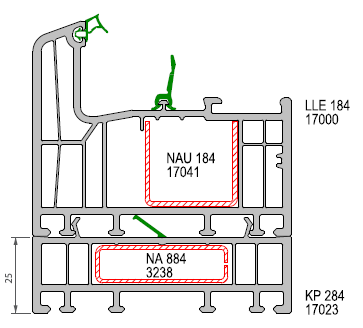

КР284 25 мм.

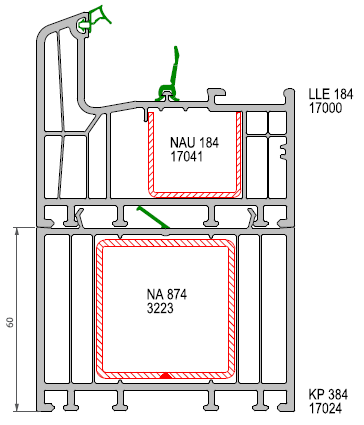

КР384 60 мм.

Соединитель КР3

Момент инерции соединения

Ix=4,36 см4

Iy=10,83 см4

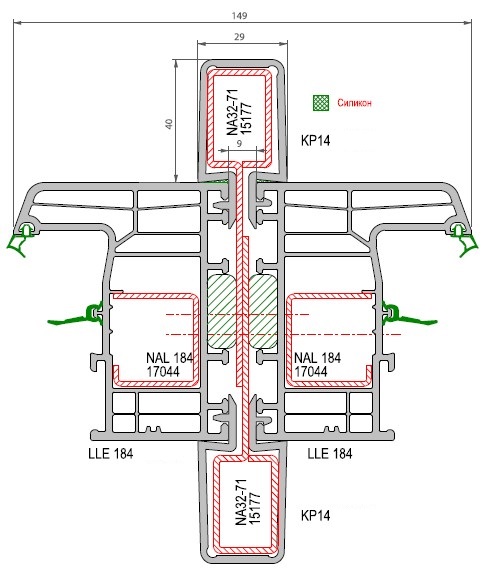

Соединитель «собачья кость» КР14+КР14

Момент инерции соединения

Ix=175,71 см4

Iy=10,83 см4

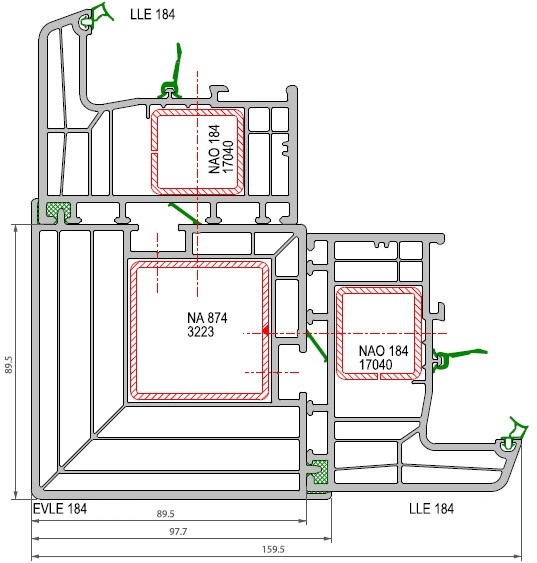

Угловой соединитель 90 градусов EVLE184

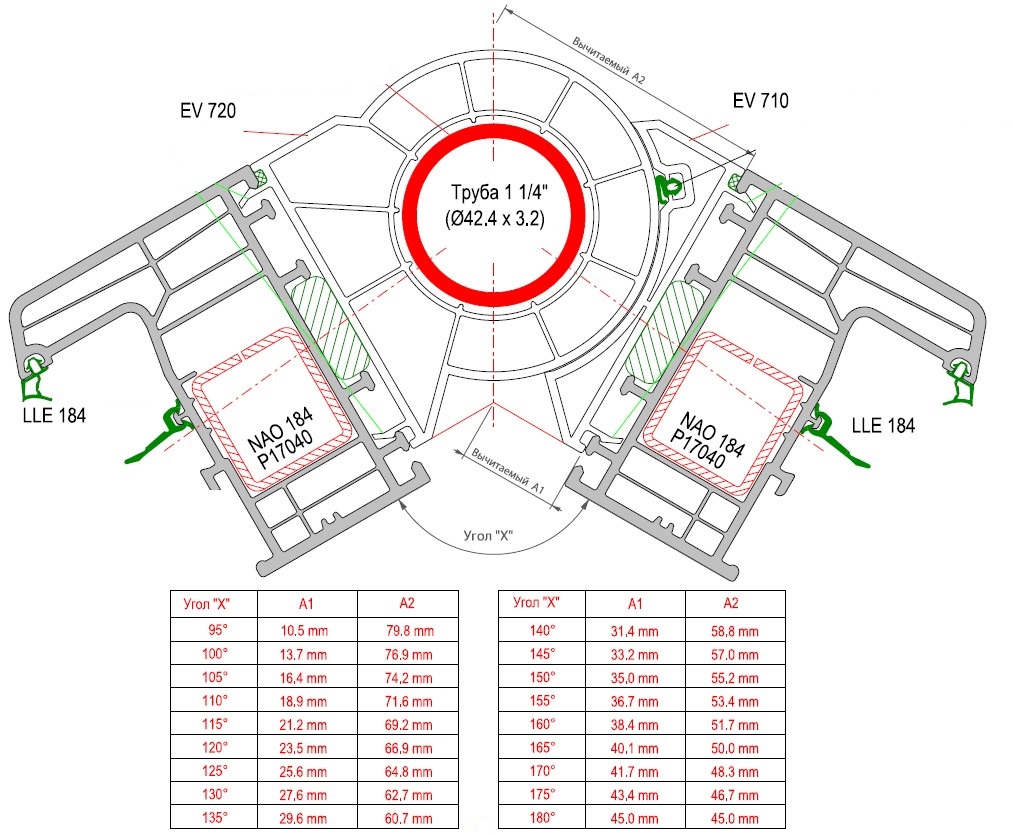

Угловой соединитель труба EV710/720 (с вычитаемыми размерами) по согласованию



В программе WD, к соединителю КР14 по умолчанию устанавливаются анкер монтажный, для крепления соединителя к проему.

К соединителю КР14 устанавливается анкер монтажный А153, в количестве 2 шт. на один соединитель(верх/низ) с материалами для крепления

Для закрепления монтажного анкера А153 в проеме, в программе WD, армирование для соединителя КР14 выписывается на 200 мм. больше длины соединителя.

Армирование на производстве устанавливается с равномерным распределением, по 100 мм., на две стороны.

    В программе WD, соединители и расширители возможно выписать в составе изделия при проектировании, а также как материалы отдельно.


Последовательность выписывания материалов отдельно следующая:

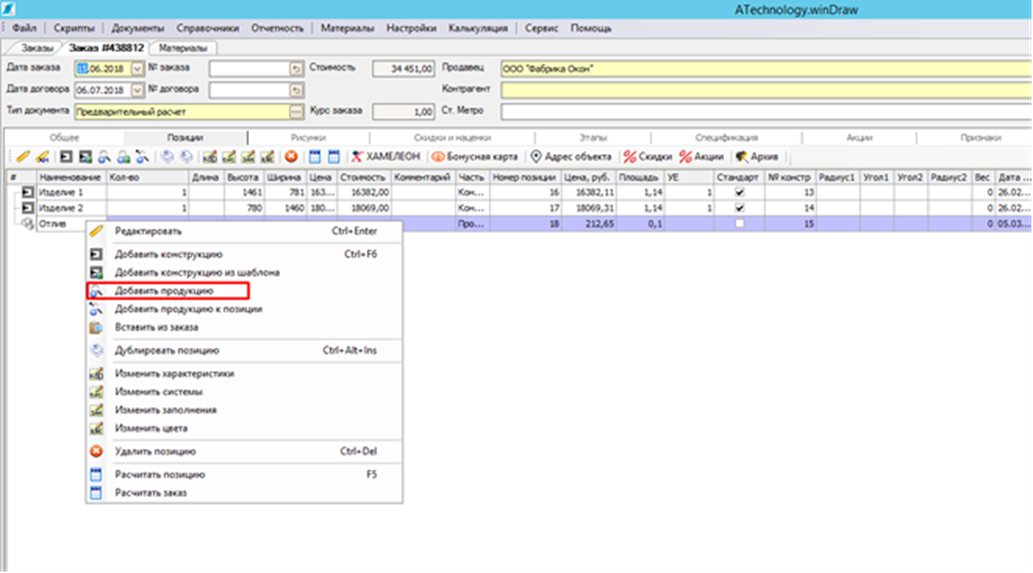

Если требуется выписать материалы отдельно, которые состоят из нескольких артикулов, например, расширитель, соединитель и т.д., то требуется выбрать в программе Добавить продукцию, далее выбрать профильную систему и выбрать артикул Соединителя.

При данном способе выписываются материалы с сопутствующими артикулами.
