Для системы Фаворит Спейс доступны следующие виды дополнительных профилей: расширители, соединители Н-образные и «собачья кость», угловые соединители.


КР276 25 мм

КР376 50 мм.


КР476 100 мм.


Соединитель КР3

Момент инерции соединения

Ix=4,36 см4

Iy=9,92 см4

Н-образный соединитель КР176

Момент инерции соединения

Ix=13,11 см4

Iy=17,10 см4

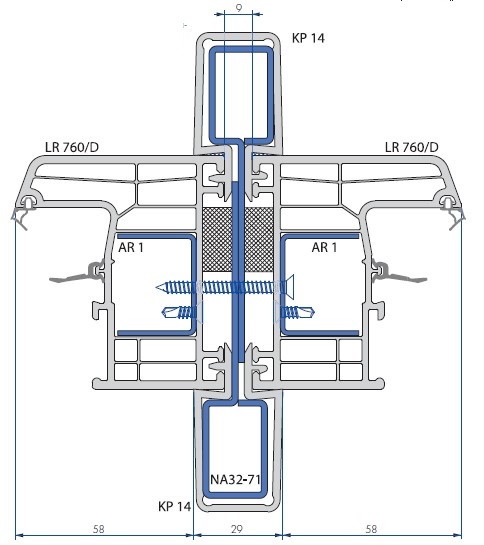

Соединитель «собачья кость» КР14+КР13

Момент инерции соединения

Ix=56,22 см4

Iy=13,56 см4

Соединитель «собачья кость» КР14+КР14

Момент инерции соединения

Ix=148,70 см4

Iy=15,94 см4

Угловой соединитель 90 градусов EV790

Угловой соединитель труба EV710/720( с вычитаемыми размерами)




В программе WD, к соединителям КР176, КР14 по умолчанию устанавливаются анкер монтажный, для крепления соединителя к проему.

К соединителям КР176 устанавливается анкер монтажный арт. Ai152 – анкер монтажный средний, в количестве 2 шт. на один соединитель(верх/низ) с материалами для крепления

К соединителю КР14 устанавливается анкер монтажный А153, в количестве 2 шт. на один соединитель(верх/низ) с материалами для крепления

Для закрепления монтажного анкера  Ai152, А153 в проеме, в программе WD, армирование для соединителей КР176, КР14 выписывается на 200 мм. больше длины соединителя.

Армирование на производстве устанавливается с равномерным распределением, по 100 мм., на две стороны.

    В программе WD, соединители и расширители возможно выписать в составе изделия при проектировании, а также как материалы отдельно.


Последовательность выписывания материалов отдельно следующая:

Если требуется выписать материалы отдельно, которые состоят из нескольких артикулов, например, расширитель, соединитель и т.д., то требуется выбрать в программе Добавить продукцию, далее выбрать профильную систему и выбрать артикул Соединителя.

При данном способе выписываются материалы с сопутствующими артикулами.
